一、項目建設背景
第十四屆全國運動會于2021年9月15日至9月27日在陜西省西安市舉辦，為在全國人民關注的盛會中一展“美麗西安、文明西安、生態西安”的風采，西安市委市政府以全域治水為平臺，全面加強浐灞河流域水環境保護治理，為“十四運”提供堅實水環境保障?！笆倪\(yùn)”主會場西安奧體中心承擔著開、閉幕式及田徑、體操、游泳、跳水等重要比賽任務。在奧體中心光影文化公園“全運湖”區域展演的
大型水幕光影秀《常來長安》是“十四運”開幕式的重要篇章，同時也是亞洲最大的水舞景觀。

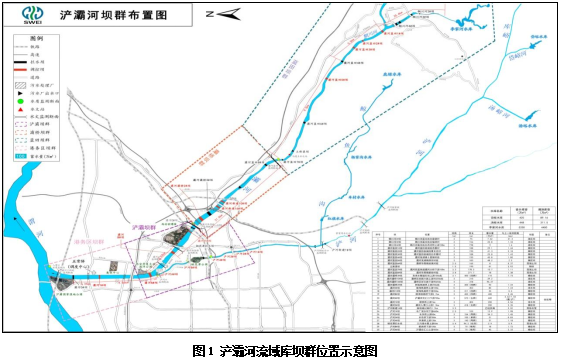

“全運湖”位于灞河國際港務區，是建設灞河1號壩后形成的人工湖，為“十四運”核心景觀展現區，其保障目標為“水量充足，水質優良”。浐灞河上游共有6座水庫、27座擋水壩，塌立壩必然影響到全運湖水位、水質及景觀效果。為保障水質水量達標，庫壩必須實施聯調聯控。
二、調控目標
（1）搭建聯調聯控平臺，根據河道天然徑流量，采用補、泄、控等方式調控河道水量，保證全運湖水位穩定、溢流高度控制在8～15cm；
（2）通過攔蓄、稀釋等方式，降低溢流影響，著力提升浐灞河水質，確保灞河國際港務區段水質達到地表水Ⅲ類標準，爭取達到Ⅱ類標準；
（3）整合信息資源，通過平臺智慧決策，在保障城市防洪安全前提下，提升十四運核心區水環境品質。
三、建設內容

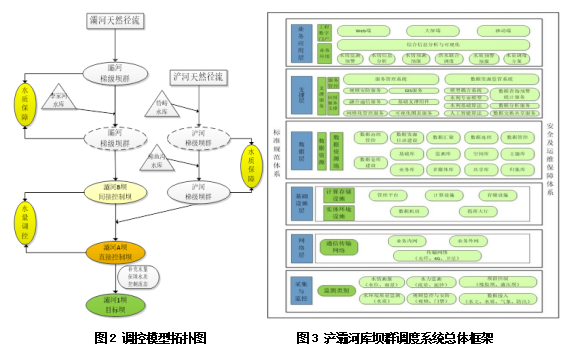

面向調度及運行管理等業務，以采集監控、通信網絡和監測設施為基礎，數據資源池和支撐服務平臺為核心，智能應用為重點，標準規范體系、安全運維保障體系和系統集成為支撐，設計系統調度模型和總體框架，如圖2、圖3所示。
（1）水情自動測報
水情信息包括浐灞河上游及支流的降雨量、河道水位、河道流量等，實現水情信息的在線監測管理、水情監測資料整編、統計分析和自動預警等，為統一調度提供數據支持。當監測到灞河馬渡王水文站洪水流量達到100m3/s或浐河常家灣水文站洪水流量達到50m3/s時，進行監測預警，依次啟動塌壩方案，并自動生成水文預報模型來實現洪水預報。水情與水文監測聯合實施，進行雨水情況分析及預警預報，由調度中心按預案進行調度，洪水預報預見期至灞河B壩按8小時考慮。
水情自動測報主要實現信息統計、信息檢索及查詢、報表生成及輸出、圖形生成及輸出、資料處理、模型率定、洪水預報、實時洪水校正預報。
（2）水質監測預警
對上游徑流來水水質以及壩區水質信息的采集處理、預警管理，對河道各類水質指標的監測，實現水質信息的在線監測、水質分析評價、水質監測資料整編、統計分析和自動預警等功能，分析統計水質變化情況及發展趨勢，為調度運行提供支持。
水質監測預警采用5處水質實時監測斷面，結合污水處理廠以及排水口水質數據，實現監測數據管理、水質信息動態監視、水質分析評價與預警、水質監測資料整匯編、水質信息綜合查詢。
（3）水量聯合調度
以大數據技術、預測預報技術、水資源優化調配技術等為基礎，結合庫壩群調控方式，對浐灞河17座可調控壩、3座水庫進行聯合調度。通過氣象來水預測預報、來水來沙預測預報等，對全過程水資源進行模擬和仿真，生成和管理實時調度及應急調度方案，實現工程運營期的全面高效管控。
（4）壩群工況上報APP
通過各壩管理單位人員上傳庫壩群信息和數據采集，上報內容包括：庫壩名稱、采集時間、壩群狀態、塌立壩高度及壩前水位等。APP首頁展示庫壩最新上報數據，也是其他功能操作入口。
（5）視頻監控系統
利用“三河一山”已建的監控設施47處，補充重要節點視頻監控設施5處，實時監測河道壩群狀態，水文站過流狀態及其他涉河活動，達到數字巡河目的，實現對工程建設與運行的智慧化調度管理。
四、調度效果驗證

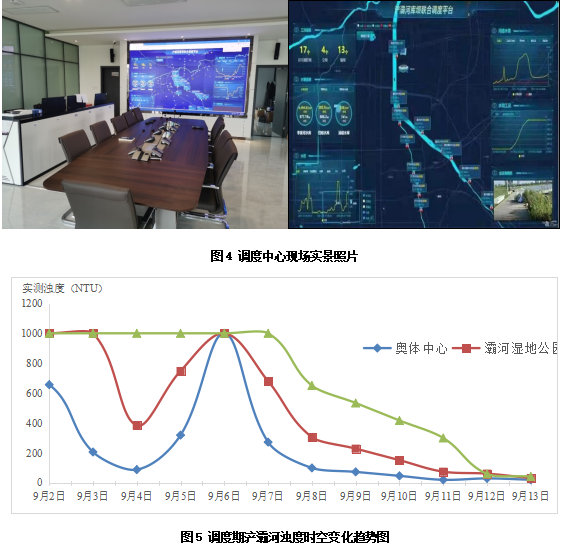

根據軟硬件集成建成調度中心。在系統調試期間，進行了多次演練，基本與暴雨洪水趨勢一致，經多次率定后準確性明顯提高，尤其在水量調度、防洪、巡河方面發揮了很大作用，2021年洪水為1961年以來的最大降雨量，多個水文站水流量超警戒線，先后經歷“8.19”、 “9.06”等多次強降雨過程，做到了正確預判，通過攝像頭觀察庫壩群工作狀態、洪水、淤積等情況，據數據結合時間經驗進行研判，通過“庫壩聯調、河庫錯峰”、“由上至下，梯級立壩”、“半壩滯洪、分級沉沙”的精準調度，達到安全高效、精準度汛。以 “9.06”洪水調度為例，浐灞河庫壩聯合調度系統實時監測洪水漲落衰減及降雨過程，對李家河水庫、灞河壩群、浐河壩群實時調度。

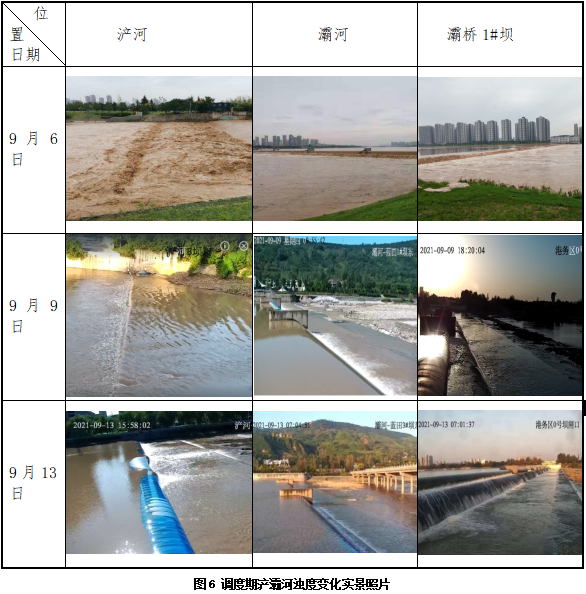

截止9月13日，全運湖上下游區域濁度已由1000以上已全部降至20以下，達到地表水Ⅱ類標準，浐灞河流域整體水量充足、水質良好，完成“一河清水”的調度目標，調度成效顯著。
五、系統擴展展望
下一步結合水利部“四預”“四情”要求，以該系統為基礎進行擴展，建立BIM+GIS系統，結合陜西省智慧水利平臺建設、河湖長制信息平臺等智慧化建設要求，逐步進行浐灞河全流域河道防洪調度、水資源調配以及智能調控、數字孿生、智慧巡河等綜合智慧化建設。
（1）提高流域防洪能力?？偪刂行募{入全流域水文、雨量、水庫、壩群信息，結合各自運行方式，整體調控，提高流域整體防洪能力。
（2）提高流域水資源利用效率。實時庫壩統一調度，充分利用水資源，發揮水庫調蓄作用，解決城市用水與水景觀需求之間的矛盾。
（3）節約流域巡防成本，提高管理效率?？偪刂行淖鳛閹臁?、河的監視、控制和調度管理中心，實現對流域內各涉水工程的遙控、遙調、遙測、遙信及梯級調度管理，精簡調度、巡視及調控作業人員，減少相關管理崗位，優化運行管理方式。
|
